BIPV 即Building Integrated PV 是光伏建筑一體化。BIPV 技術是將太陽能發電( 光伏) 產品集成到建筑上的技術。區別于目前大規模應用的后置式光伏發電屋面系統( BAPV) 采用特殊的支架將光伏組件固定于原有屋頂結構的結合模式， BIPV采用一次性建設和投資模式，在建筑屋面施工時直接在屋面安裝光伏發電系統支架配件、光伏發電組件單元板和其他電氣設備。

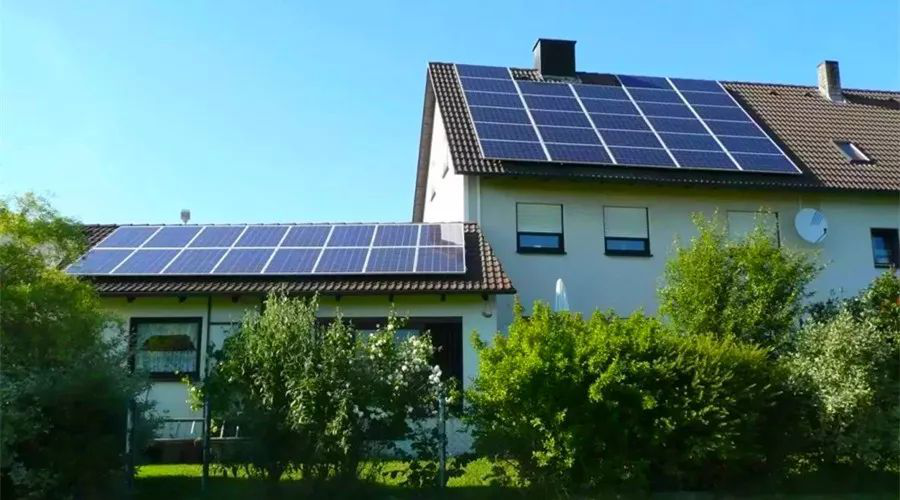

BAPV是指附著在建筑物上的太陽能光伏發電系統，也稱為“安裝型”太陽能光伏建筑。它的主要功能是發電，與建筑物功能不發生沖突，不破壞或削弱原有建筑物的功能。

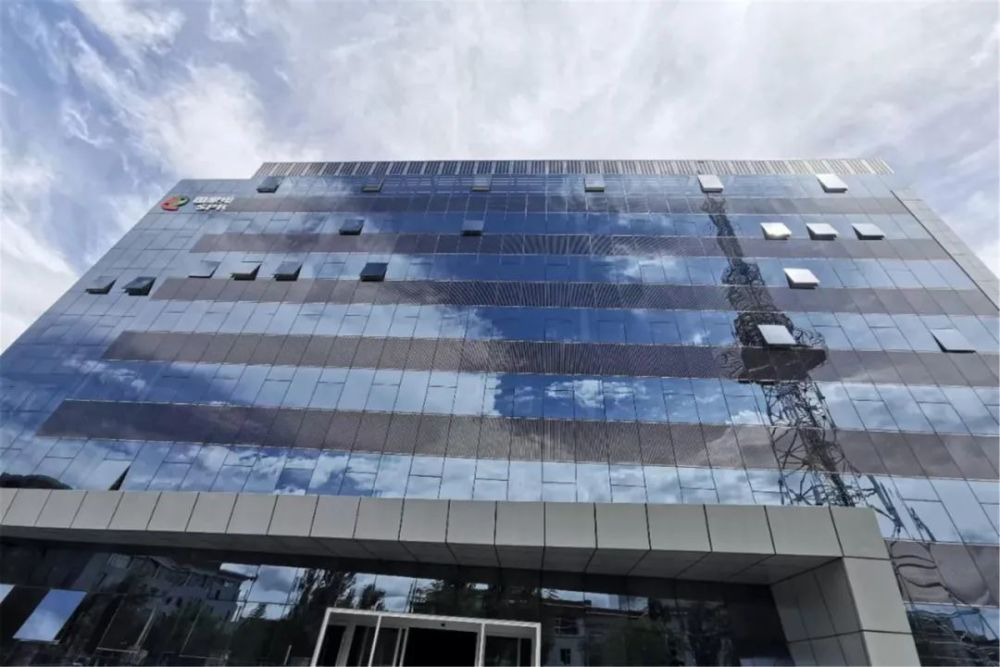

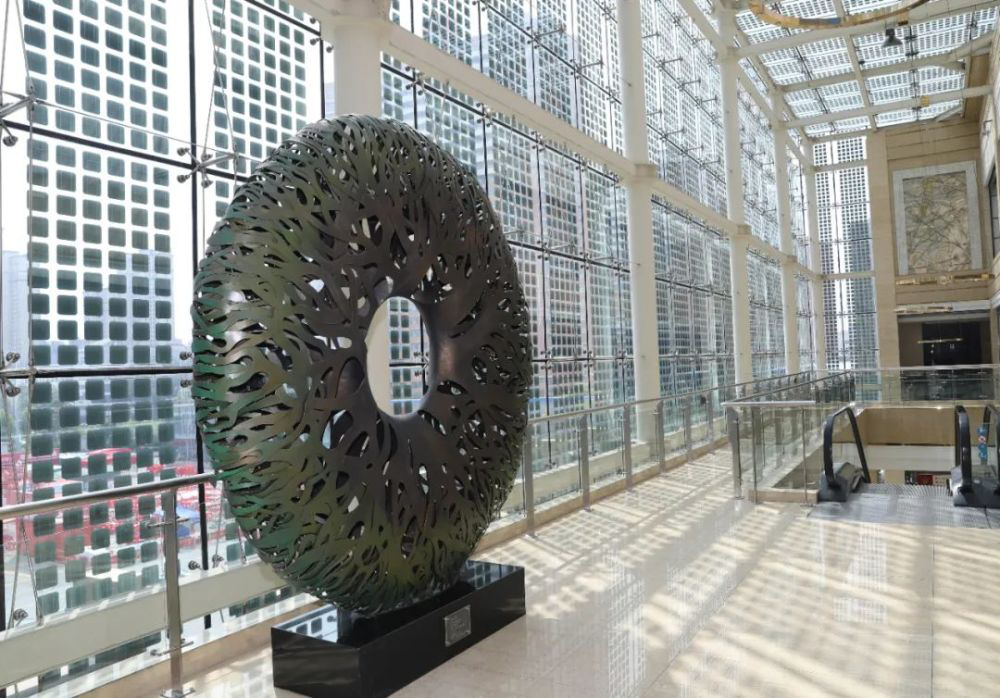

BIPV 除了具有發電功能外，還將具有建筑物自身的結構和使用功能，替代了建筑物原有屋面的構件，成為建筑不可分割的組成部分。作為建筑構件，光伏發電部件不但需要滿足發電及建筑功能要求，還需要滿足材料的耐候性、安全性，結合方式的牢固性和密閉性等物理化學特性。

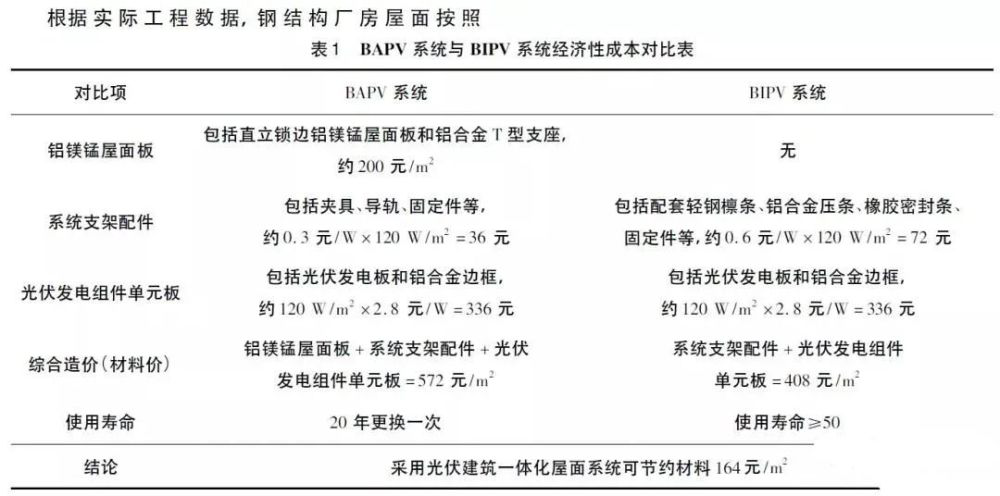

經濟性成本對比分析
表中數值僅作為對比參考說明
建筑外觀對比
傳統鋼結構后置式光伏發電屋面在彩色壓型金屬板上面后期安裝支架和光伏電池板，屋面較凌亂，整體性較差。BIPV把太陽能利用納入建筑的總體設計，把建筑、技術和美學融為一體，把光伏發電組件單元板和檢修走道板直接作為屋面板，在BIPV 建筑中，可通過相關設計將接線盒、連接線等隱藏在組件和踏板下方。這樣既可防陽光直射和雨水侵蝕，又不會影響建筑物的外觀效果，完美的實現了將太陽能光伏發電與建筑相結合。屋面美觀，簡潔大方，具有鮮明的現代工業建筑特征。
設計壽命對比
傳統鋼結構后置光伏發電屋面的光伏發電組件因?yàn)槿刻幱诼短飙h(huán)境，長期風吹雨打，壽命一般在20年，最多不超過25 年。光伏建筑一體化屋面的光伏發電組件只有屋面暴露在外，有良好的密封環境，BIPV光伏組件封裝用的膠為PVB，而PVB 膜具有透明、耐熱、耐寒、耐濕，機械強度高等特性，并已經成熟應用于建筑用夾層玻璃的制作，能達到50 年甚至更長的使用壽命。此外，在BIPV 系統中，選用光伏專用電線( 雙層交聯聚乙烯浸錫銅線) ，選用偏大的電線直徑，以及選用性能優異的連接器等設備，都能延長BIPV 光伏系統的使用壽命。
屋面受力對比
傳統鋼結構后置式光伏發電屋面的壓型金屬板( 彩鋼板或鋁鎂錳板) 與后置的光伏電池板的受力復雜，金屬板和光伏電池板既有風載正壓也有負壓，光伏電池板受力通過支架傳遞到壓型金屬板，長期的風載作用和變形會產生疲勞效應，影響結構安全。光伏建筑一體化屋面只是單純的屋面，結構受力清晰，結構安全性高。另外，該系統采用雙面玻璃組件，鋼化玻璃的厚度符合國家建筑設計規范，是通過嚴格的力學計算得出，能夠滿足屋面安全性要求。
防水可靠性對比
傳統鋼結構后置式光伏發電屋面在壓型金屬板( 彩鋼板或鋁鎂錳板) 屋頂安裝完畢后，后期屋面二次上人安裝光伏組件等設備，會因?yàn)榈跹b、施工踩踏、長期光伏自重荷載和局部設備超載，從而造成彩鋼板或鋁鎂錳板永久沉降形變，造成后期隱患性漏水并且難于檢修和發現漏點; 伴隨使用年限越長漏水隱患會越來越多。光伏建筑一體化屋面系統主要采用憎水性玻璃面板與主水槽、防水密封等形成屋面防排水系統，屋面構造、泛水包邊、采光帶等采用模塊化組合構成，主水槽等受力構件采用卡扣式零穿孔連接，組件與組件( 或踏板) 間使用可靠的密封扣條進行固定和密封，泛水包邊采用對焊連接，系統設計帶有防震動體系，可有效防止海邊高頻次風荷載作用，有效消化伸縮變形、溫度變形。整個屋面表面的無穿孔連接技術，避免了漏水的隱患。
施工難度和速度對比
傳統鋼結構后置式光伏發電屋面分二期施工，施工周期長。直立鎖邊鋁鎂錳屋面板施工難度大。光伏建筑一體化屋面施工難度小，安裝速度快，工程進度有保障。在完成支架和水槽施工后，每人每天至少安裝40 平( 25 塊組件) ，以10 000 m2 主屋面為例，20 人15天左右即可完成組件安裝和屋面的整體密封工作。
屋面運營維護對比
傳統鋼結構后置式光伏發電屋面在施工檢修中多次踩踏，屋面變形大，漏水隱患多，維修難度大。光伏建筑一體化屋面同步設計、施工，對屋面構件形成保護，不造成二次施工踩踏破壞。屋面以單塊電池組件為單元模塊化設計安裝，可隨意拆卸、修葺，檢修維護方便; 屋面根據合理運維半徑設置的檢修走道踏板，對屋面和組件都不造成破壞，大大保護了屋面的完整性。
