前言
現有高壓直流光伏板和組串式逆變器構成的分布式光伏系統，無論是BAPV還是所謂的BIPV, 用于加油站加氣站罩棚上方建設分布式光伏發電都需謹慎研究。尤其是輕鋼結構的罩棚系統！
整縣開發和石化行業應對雙碳目標的利好政策形勢下，關于光伏分布式發電的技術路線與安全性首次在國家頂層提出。2018年12月17日，國家能源局綜合司印發《關于進一步規范電力安全信息報送和事故統計工作的通知》，要求嚴肅電力安全信息報送，規范事故統計,但分布式發電不納入統計范圍，至今關于分布式發電安全事故并無準確統計和記錄。

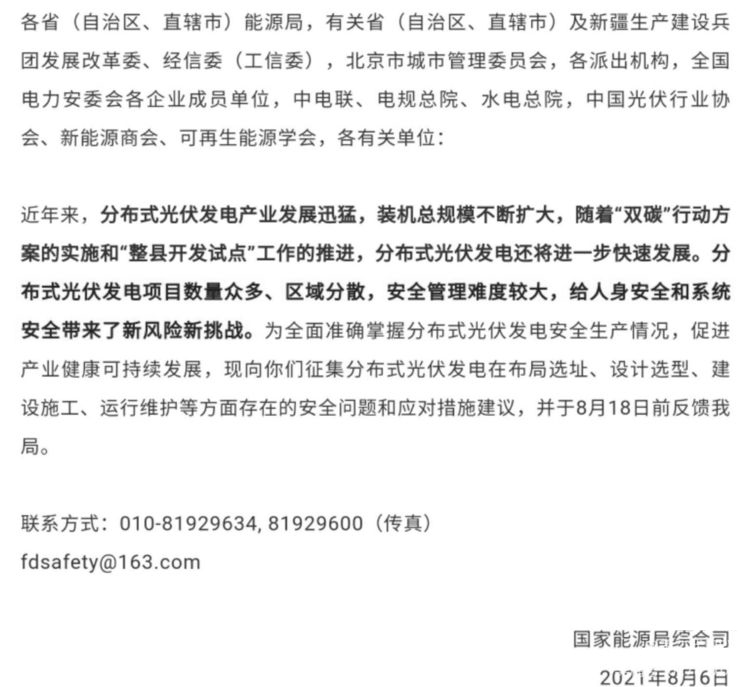

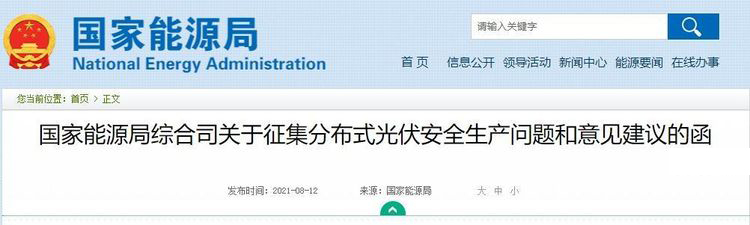

但關于屋頂光伏著火的事故和新聞卻頻頻發生。國家能源局在2021年6月20日啟動整縣開發政策引導后，迅速在8月12日發出《國家能源局綜合司關于征詢分布式光伏發電安全生產問題和建議意見的函》。
再次引發全民關注光伏在建筑上發電的安全隱患問題。
從現有規范標準要求而言，LNG，CNG加氣站罩棚頂屬于爆炸性環境，常規光伏發電技術是不符合這些規范要求。
這里提及的“常規光伏發電技術”是指區別于建材化光伏發電系統標準而言的常規光伏系統，包含雙玻組件、薄膜組件、單玻晶硅組件等，以1000V或1500v直流電壓等級，采用組件串聯后進入組串式或集中式逆變器進行交直流轉換。目前此類產品均不符合防爆環境下的使用標準。

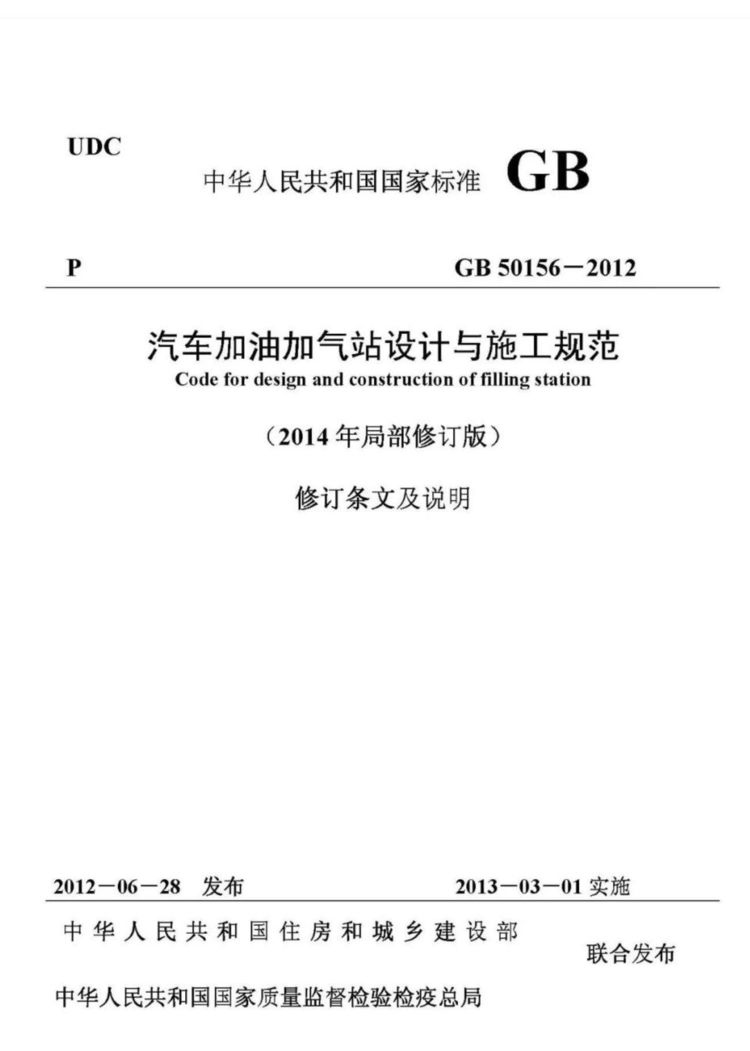

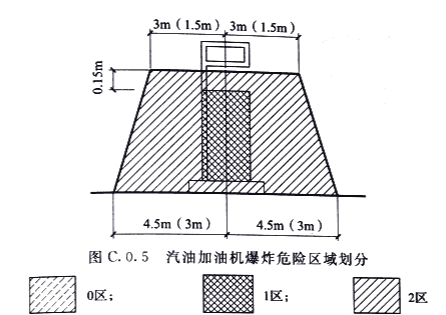

根據《汽車加油加氣站設計與施工規范》GB 50156-2012 (2014年版)，汽油加油站的爆炸危險區劃分，加油機以下為2區。
而對于加氣站而言，則是位于加氣機上方半徑4.5米，高度5.5米范圍內均劃分為2區。（見下圖）

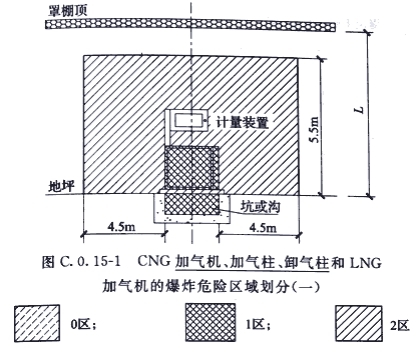

C．0．15 CNG加氣機、加氣柱、卸氣柱和LNG加氣機的爆炸危險區域的等級和范圍劃分，應符合下列規定：
1．CNG加氣機、加氣柱、卸氣柱和LNG加氣機的內部空間應劃分為1區。

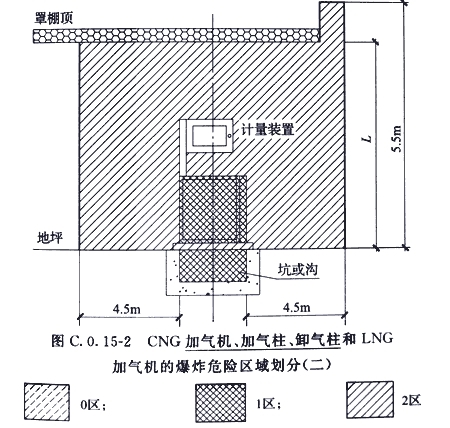

2 . 距CNG加氣機、加氣柱、卸氣柱和LNG加氣機的外壁四周4．5m，自地面高度為5．5m的范圍內空間應劃分2區(圖C．0．15-1)。當罩棚底部至地面距離L小于5．5m時，罩棚上部空間應為非防爆區(圖C．0．15-2)。

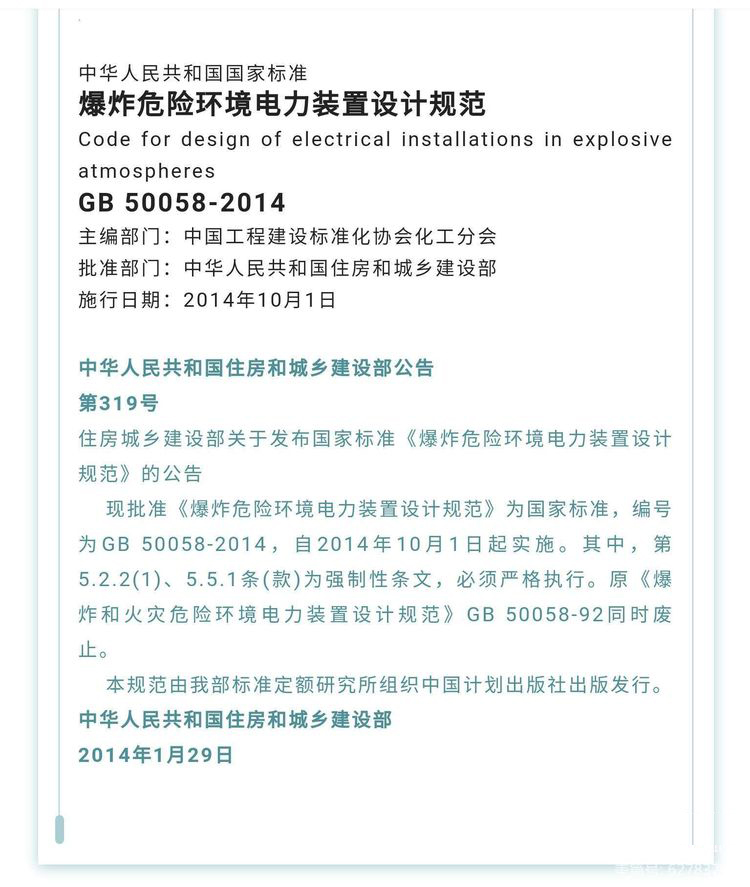

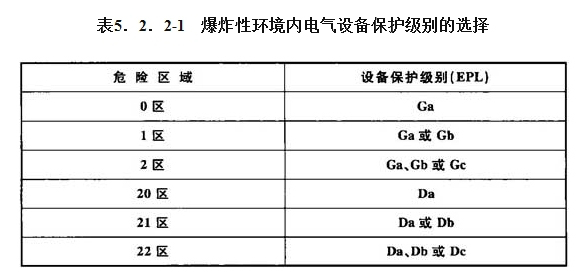

《爆炸危險環境電力裝置設計規范》GB50058-2014的規定，位于2區的設備保護等級（EPL）需具備GB，GC以上級別。
由于光伏組件，逆變器，匯流箱等設備均無防爆需求，也未進行相關認證與規范體系，因此并不適用于上述環境。
現有高壓直流光伏板和組串式逆變器構成的分布式光伏系統，無論是BAPV還是所謂的BIPV，如果繼續常規光伏思維設計，可能就不適用于現有加油站加氣站罩棚上方建設分布式光伏發電。尤其是輕鋼結構的罩棚系統！

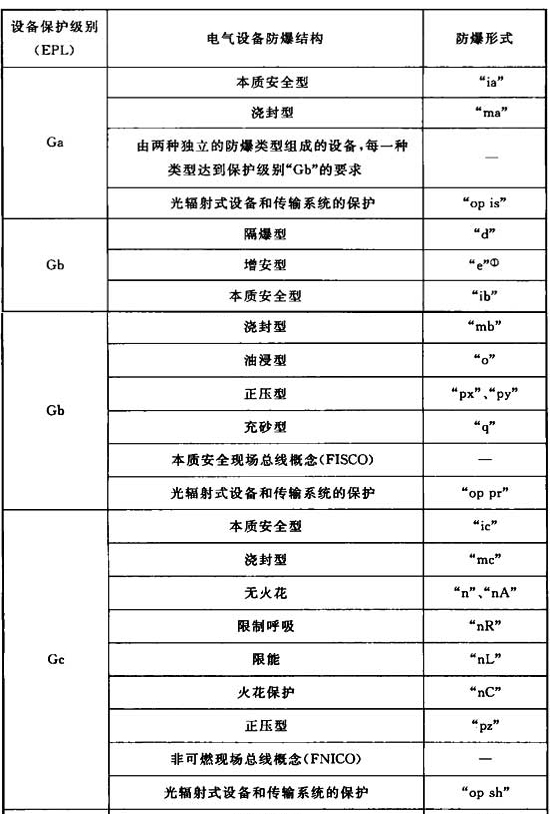

《爆炸危險環境電力裝置設計規范》(GB50058-2014）和《汽車加油加氣站設計與施工規范》(GB 50156-2012 (2014年版)之規定，位于爆炸危險環境2區的設備保護等級（EPL）需具備GB，GC以上級別。
位于2區的設在加油加氣站上方開展光伏發電，建議選用如下技術要求:
1.本質安全型～光伏板：就是要優先考慮其燃燒性能，具備A2級不燃材料的光伏瓦系統具備本質安全型。并應獲得相關檢測報告證明。
2.本質安全型～屋面系統電壓：顯然對于屋面發電系統的電壓選擇越接近安全電壓標準的系統更符合本質安全的定義，如光伏板直流側采用48V安全低壓系統，逆變后交流側220v/380v交流低壓系統，可完全滿足GB50058關于2區的要求。

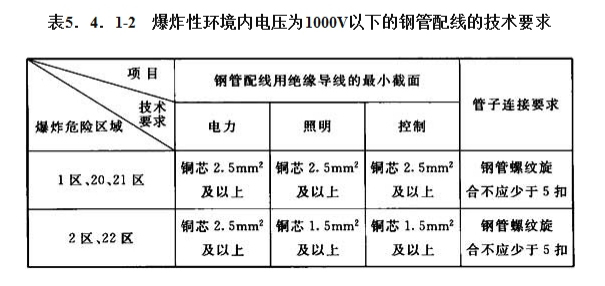

3.本質安全型～電氣線路安全：根據GB50058規范第5·4.1爆炸性環境電氣線路第5條：“關于除本質安全系統的電路外，在爆炸性環境內電壓為1000V以下的鋼管配線的技術要求應符合表5·4·1-2的規定”。該規定實際上對于光伏直流電路要求提出了采用鋼管保護，嚴禁裸露安裝的要求。

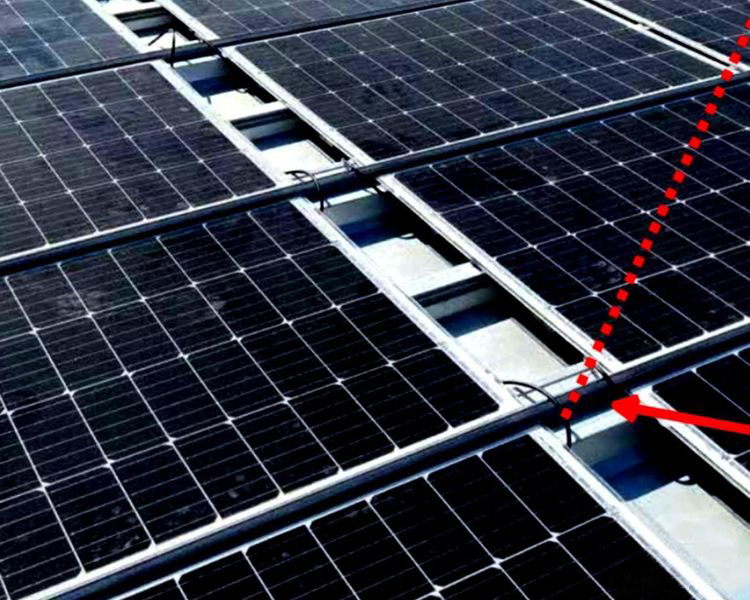

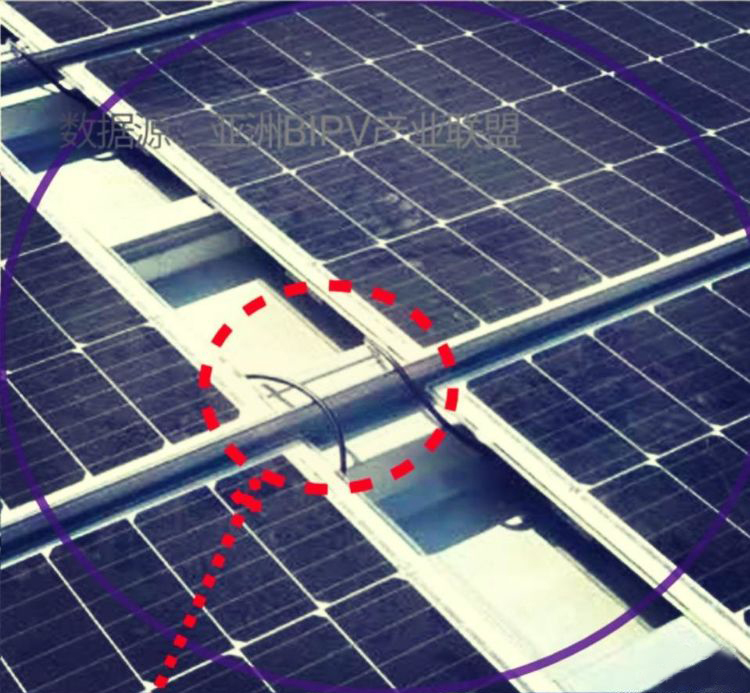

直流高壓電線直接裸露屋面上，不符合規范要求。
4. 逆變器的選用～澆封型：《爆炸危險環境電力裝置設計規范》GB50058-2014的規定，位于2區的設備保護等級（EPL）需具備GB，GC以上級別的要求，而目前市場上只有組件級逆變器才有可能采用澆封型封裝技術，滿足上述防爆要求。且全密閉防水，無風扇，空氣自然冷卻。
組串逆變器和集中式均不采用澆封型封裝。
